光伏车棚怎么设计？结构、防水排水与光储充系统

光伏车棚是多专业协同项目

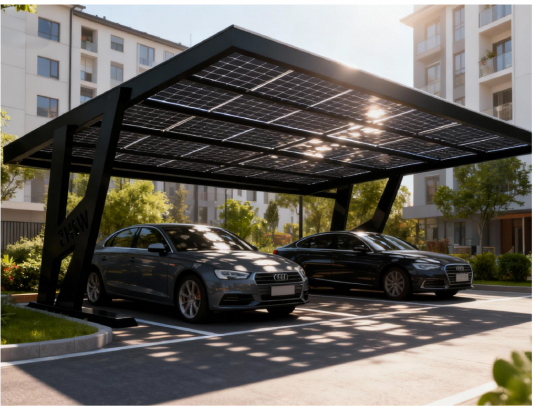

光伏车棚把停车空间与光伏发电结合，可提供遮阳、挡雨和分布式电能，并根据需求配置储能、充电、照明和远程管理。

它并不是在普通车棚顶简单增加组件，而是同时涉及停车流线、净高、钢结构、基础、排水、防水、直流电缆、逆变器、并网、充电负荷和消防。如果各专业最后才拼接，容易出现立柱挡车门、雨水滴在通道、电缆穿过排水沟或充电容量超过配电余量等问题。

先确定车辆、车位和道路

设计前应明确服务小型乘用车、商务车还是物流车辆，确定单排或双排停车、道路宽度、转弯半径、车辆进出方向、人行通道、无障碍车位和充电车位。地下管线、雨水口、消防通道以及设备区也要在总平面阶段确认。

立柱应避开车门开启区和行车路线，净高除满足车辆通行外，还要考虑钢梁、电缆桥架、照明和监控设备。

结构设计不能只算设备重量

光伏车棚要承受恒载、风荷载、雪荷载、检修荷载、地震作用和温度变形。设计应校核钢梁、立柱、檩条、节点、基础、锚栓和组件连接，并处理异种金属接触造成的电化学腐蚀。

对于悬臂车棚，组件顶棚形成较大受风面，基础还要承受倾覆力矩。既有车棚改造必须复核原结构材料、锈蚀、连接、基础和剩余承载能力，必要时加固，不能只看顶棚面积。

车辆活动区还需要防撞措施，检修人员到达顶部时应具备安全通道和作业条件。

防水排水决定使用体验

设计时要结合当地降雨强度、顶棚坡度、汇水面积、天沟容量和落水口数量。落水口不应设置在主要人行通道、车门开启区、充电桩或配电设备上方。

使用普通光伏组件架空安装时，原车棚顶承担主要防水功能；如果组件直接构成顶棚，组件接缝、导轨、压块、密封和天沟必须形成连续的防水排水系统。两种方式不能混为一谈。

光伏、电网和充电怎样配置

光伏容量取决于可用顶棚面积、组件排布、朝向、倾角和遮挡。设计流程包括组件排布、阴影分析、组串设计、逆变器选择、电缆路径、并网点、计量、防雷接地和年度发电模拟。同一最大功率跟踪回路中的组件朝向、倾角和电性能应尽量一致。

充电设施会增加配电容量和保护要求，应核对变压器余量、最大需量、低压配电路径、电缆截面和计量方式。充电桩位置要兼顾枪线长度、防撞、排水和维护。

光储充不是把三种设备放在一起

光伏出力随天气变化，充电负荷取决于车辆到达时间和停放时长，两者不一定同步。储能可用于提高光伏就地利用、削峰填谷或备用供电，但容量要根据负荷曲线、峰谷电价、并网限制和运行策略测算，不能按光伏容量机械配比。

能量管理系统需要决定光伏优先供给哪些负荷、储能何时充放、充电功率是否动态分配，以及出现电网限容或防逆流要求时如何控制。如果设置储能，还要单独考虑设备选址、温控、消防、安全间距、监测和应急处置。

验收与长期运维

验收应覆盖停车功能、结构工程、防水排水、光伏电气和充储系统。除检查车位、净高、基础、钢结构和组件连接外，还应进行排水检查，核对绝缘、接地、极性、逆变器、保护、计量、通信和报警。

远程平台可以监测光伏功率、逆变器、充电桩、储能和并网点状态，但现场仍要检查结构锈蚀、螺栓松动、天沟堵塞、密封老化、电缆固定和车辆防撞。

常见问题

结语

优秀的光伏车棚，是让停车、结构、排水、发电、充电和运维形成一个完整系统，而不是简单增加一层光伏组件。
